食品級油脂儲存儲罐氮封設計方案 |
||||||||||||||||
|
||||||||||||||||
| 詳細介紹 | ||||||||||||||||
一、食品級油脂儲存儲罐氮封設計方案氮封閥 1. 定義與功能 壓力控制：當容器內壓力低于設定值時，氮封閥自動開啟，補充氮氣；壓力過高時，關閉或泄放氮氣。 濃度控制：在需要精確控制氮氣濃度的場景（如化工反應釜），氮封閥可配合濃度傳感器，通過流量調節維持目標濃度。 安全保護：防止空氣進入容器，避免氧化、爆炸或腐蝕，同時減少揮發性有機物（VOCs）排放。 2. 氮封閥常見類型 自力式氮封閥：利用彈簧和膜片結構，無需外部動力，通過壓力差自動調節氮氣流量。 電動/氣動氮封閥：通過電機或氣動執行器驅動，可遠程控制，適用于大型儲罐或自動化系統。 呼吸閥式氮封閥：結合呼吸閥功能，在壓力波動時自動補氣或排氣，維持微正壓。 3. 應用場景 石油化工：儲罐（如汽油、柴油、化工原料）的氮氣保護。 制藥行業：防止藥品氧化變質。 食品加工：延長保質期（如油脂、堅果儲存）。 半導體制造：避免敏感材料接觸氧氣。

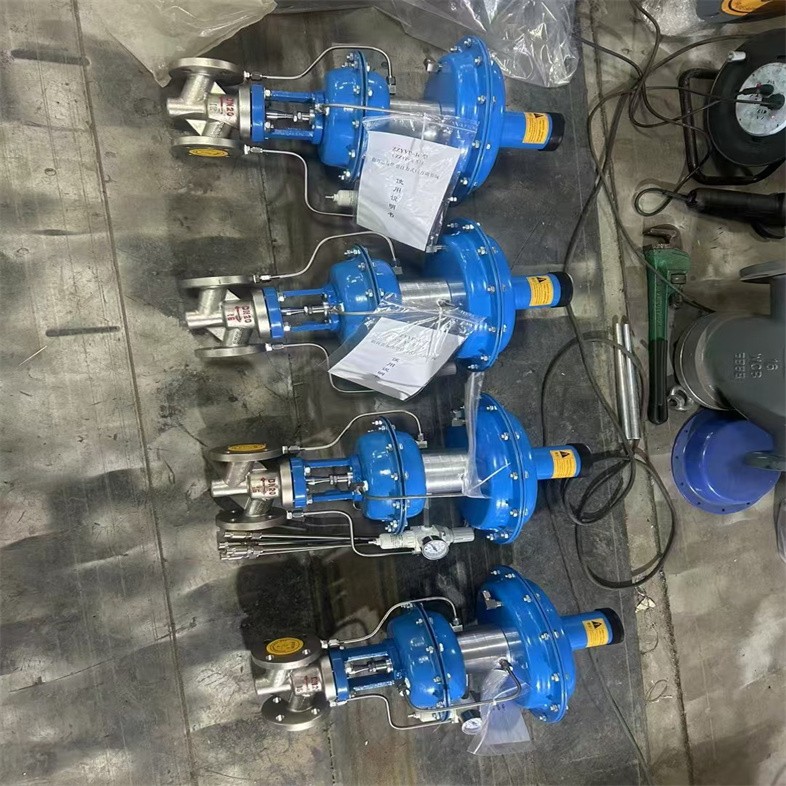

二、食品級油脂儲存儲罐氮封設計方案氮封閥氮封裝置 1. 定義與組成 自力式氮封閥，這一自動控制裝置，專為儲罐頂部的氮氣壓力調節而設計。它憑借其獨特的感應功能，無需外接電源即可感知儲罐內的壓力波動，并據此智能調節氮氣的補給量。通過這一系列精準操作，它能夠有效地維持罐內的微正壓狀態，這一壓力范圍通常控制在0.5至5千帕之間，從而有力地阻止了空氣的侵入及介質的揮發。 ▍ 食品級油脂儲存儲罐氮封設計方案工作原理
自力式氮封閥的工作原理主要依賴于其內部的壓力感應元件。這些敏感元件，如膜片或波紋管，能夠?qū)崟r監測儲罐內的壓力變化。當罐內壓力低于預設的安全范圍時，閥門會自動開啟，補充適量的氮氣以維持微正壓狀態。而當壓力超過設定上，閥門則會自動關閉或通過泄壓閥釋放多余壓力，確保儲罐的安全運行。 維持微正壓：通常保持容器內壓力略高于大氣壓（如+500Pa），防止空氣倒灌。 惰性環境：通過高純度氮氣（99.9%以上）隔絕氧氣，降低爆炸風險。 節能環保：減少介質揮發，降低VOCs排放，符合環保要求。 2. 系統組成 氮氣源：液氮罐、制氮機或高壓氮氣瓶。 氮封閥：控制氮氣流量（如自力式壓力調節閥）。 傳感器：壓力變送器、氧濃度分析儀等，實時監測容器狀態。 控制單元：PLC或?qū)Ｓ每刂破鳎鶕?jù)傳感器信號調節氮封閥開度。 安全附件：爆破片、安全閥等，防止超壓。 3. 氮封閥工作原理 壓力控制模式：當容器壓力下降（如因出料或溫度降低），傳感器檢測到壓力低于設定值，控制單元指令氮封閥開啟，補充氮氣；壓力恢復后關閉閥門。 濃度控制模式：氧濃度傳感器檢測到氧氣含量超標時，系統自動補氮，直至濃度降至安全范圍。 4. 氮封閥應用場景 易燃易爆介質儲罐：如汽油、乙醇、溶劑等，防止爆炸性混合氣體形成。 有毒有害物質儲存：如氯氣、氨氣，避免泄漏風險。 高價值物料保護：如貴金屬溶液、精細化學品，防止氧化損失。 環保要求嚴格領域：如化工園區、制藥廠，減少VOCs排放。
三、食品級油脂儲存儲罐氮封設計方案氮封閥與氮封裝置的區別與聯系 特性 氮封閥 氮封裝置 定義 單個控制閥門 完整系統（含閥門、傳感器、控制單元等） 功能 調節氮氣流量 實現氮氣自動補充、監測和調節 核心組件 閥門本體 閥門+氮氣源+傳感器+控制單元 應用范圍 局部控制 整體系統解決方案 成本 較低 較高（但長期運行成本低）
四、食品級油脂儲存儲罐氮封設計方案氮封閥選型與安裝注意事項 介質特性：根據介質易燃性、腐蝕性選擇閥門材質（如不銹鋼、哈氏合金）。 壓力范圍：確保閥門耐壓等級高于系統壓力。 流量需求：根據儲罐容積和泄漏率計算所需氮氣流量。 控制精度：對濃度敏感的場景需選擇高精度傳感器和調節閥。 安裝位置：氮封閥應安裝在儲罐頂部，靠近呼吸閥或安全閥。 維護保養：定期檢查閥門密封性、傳感器準確性，避免氮氣泄漏。 五、食品級油脂儲存儲罐氮封設計方案典型案例
石油儲罐氮封：某煉油廠采用氮封裝置，將儲罐壓力維持在+300Pa，減少汽油揮發損失約30%，同時降低爆炸風險。 化工反應釜：某化工廠在反應釜中充入氮氣，通過氮封閥維持氧濃度<1%，避免副反應發生，提高產品純度。 食品級油脂儲存：某食用油企業采用氮封儲罐，延長保質期從6個月至12個月，減少氧化酸敗。 總結 氮封閥和氮封裝置是工業安全與環保的重要設備，通過精確控制氮氣補充，有效隔離氧氣，保障介質安全儲存。選型時需綜合考慮介質特性、壓力范圍、控制精度等因素，安裝后定期維護以確保系統穩定運行。隨著環保要求日益嚴格，氮封技術將在更多領域得到廣泛應用。
食品級油脂儲存儲罐氮封設計方案裝置安裝： (1)安裝氮封閥前，檢查整機零件是否缺損或者松動，對管道應進行清洗，介質流向應與閥體箭頭指向一致。 (2) 為便于現場維修與操作，氮封閥四周應留有適當?shù)目臻g。 (3)氮封閥應正立垂直安裝在水平管道上，閥體與管道的法蘭連接，要注意軸度，并應安裝在環境溫度不超過-25~55°C的場合使用。 四、食品級油脂儲存儲罐氮封設計方案的使用 (1)開啟閥前的截止閥，使介質緩慢流入閥體 (2)擰開指揮器護罩，松開指揮器調節螺釘 (3)調節指揮器主彈簧，使閥后壓力至設定值 (4)固定指揮器調節螺釘，裝好護罩，調壓閥即可開始工作 (5)不用時，關閉閥前截止閥 3、維護 (1)拆卸閥門時，要保護好精密零件的表面，拆裝閥座時，要使用專用工具 (2)閥芯與閥座，不管修理或者更換，密封面都必須進行研磨 (3)彈簧若有裂縫跡象，必須更換 (4)密封墊片與0型圈每次檢修時全部更換，膜片根據檢查結果而定。 (5)閥門平時維護，只有觀察閥后導壓器上的壓力表是否符合設計值要求即可。另外若發現各連接處有滲漏，可擰緊螺母與螺釘或更換密封墊片與0型圈 食品級油脂儲存儲罐氮封設計方案安裝與操作
▍ 食品級油脂儲存儲罐氮封設計方案安裝步驟首先，將自力式氮封閥垂直安裝在儲罐頂部的氮氣管線上，并確保閥體箭頭的方向與氮氣的流向保持一致。同時，應避免將其置于振動、高溫或腐蝕性環境中。接下來，進行管路連接，將進口端與氮氣源相連，并確保經過過濾和減壓，以保證氣源的清潔和干燥。出口端則應連接至儲罐的氣相空間。最后，可根據需要選擇安裝輔助儀表，例如在閥前安裝壓力表以便觀察氮氣壓力，或者并聯安裝呼吸閥或泄壓閥以實現超壓保護。 ▍ 食品級油脂儲存儲罐氮封設計方案操作與調試初始檢查 首先，要確認管路連接處無泄漏現象，并確保閥門處于關閉狀態，為接下來的調試做好準備。 檢查氮氣源壓力 接下來，需要檢查氮氣源的壓力是否高于設定值，通常要求高出0.1~0.2MPa，以保證閥門的正常運行。 設定壓力 通過旋動調節螺釘（或手輪），調整彈簧預緊力至所需的設定壓力。具體操作時，可以參考閥門銘牌或說明書中的指導。 緩慢開啟氮氣源 在完成設定壓力后，應緩慢開啟氮氣源，并密切觀察壓力表的變化。閥門應在設定的壓力點自動啟閉，這是驗證設定是否成功的重要步驟。 測試運行 最后，通過模擬壓力變化的情況，如微開罐頂放空閥，來驗證閥門是否能夠及時、準確地響應壓力變化。 03食品級油脂儲存儲罐氮封設計方案維護與故障處理
▍ 定期維護每月，應檢查閥門的動作是否保持靈活，并清除膜片或波紋管上的雜質，以確保其正常工作。此外，每半年還需校驗設定的壓力值，并仔細檢查密封件是否出現老化跡象。 ▍ 常見故障及處理措施若閥門出現不動作的情況，應首先檢查膜片是否破損，彈簧是否卡澀，以及氣源是否暢通。若存在泄漏問題，可嘗試更換閥座密封件或緊固連接螺栓來解決。而若壓力波動過大，則需檢查設定的壓力值是否合理，或管路是否存在堵塞情況。 04食品級油脂儲存儲罐氮封設計方案使用須知與示例參數
▍ 使用須知在使用過程中，需確保氮氣的純度達到99.9%或以上，以避免因油、水或顆粒物雜質的存在而影響閥門的正常工作。同時，應避免在閥門處于關閉狀態時長時間施加壓力，以防膜片因此受損。此外，若介質為易燃易爆物質，則必須選用防爆型的氮封閥以確保安全。 ▍ 食品級油脂儲存儲罐氮封設計方案示例參數設定壓力范圍：0.5~5kPa（可靈活調整） 適用溫度：-20℃至+80℃ 接口尺寸：DN25至DN50（根據儲罐實際容量選定） 若需更詳盡的型號參數或安裝圖紙，請?zhí)峁┧x用閥門的品牌及具體工作狀況，以便我們?yōu)槟峁└鼘I(yè)的分析。 |
||||||||||||||||
