三通換向法蘭式球閥技術詳解三通換向閥技術詳解

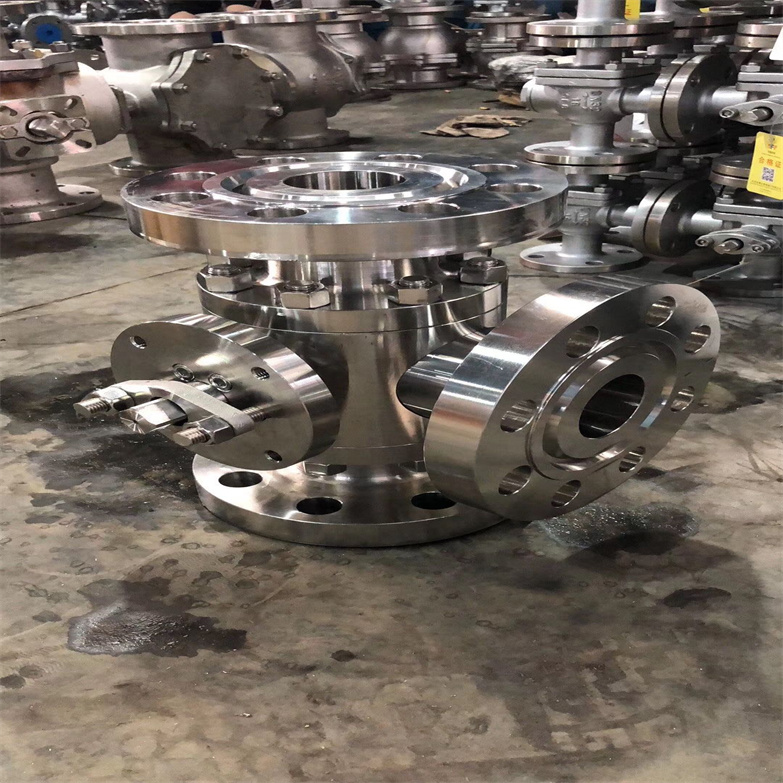

一、結構特點

三通換向閥主要由閥體、閥板、閥板座、氣缸、電磁閥、過濾器等諸多零件構成。有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。其結構特點主要體現在以下幾個方面：

1. 流道切換功能：三通換向閥可根據需要對兩個流道交替實施開啟和關閉，實現流體的換向功能。

2. 行程短，啟閉迅捷：閥門的啟閉操作通過電磁閥控制氣缸內的變化來帶動活塞作往復運動，使活塞桿上的兩塊閥板作上下移動，實現快速切換。

3. 流阻小，介質壓力損失少：閥門的流道設計使得介質在通過時壓力損失較小，保證了系統的效率。

4. 整體結構緊湊：閥桿長度減小，剛性增大，保證使用中密封副（閥座和閥瓣）中心不偏離，密封性能好。

5. 閥桿表面涂層：閥桿表面敷以獨特涂層，能抵抗流動介質的沖蝕，同時也使介質不易在表面附著、結疤。

6. 密封面材料：密封面材料采用WC合金，硬度高，耐沖刷、腐蝕，使用壽命長。




7.

二、三通換向法蘭式球閥技術詳解工作原理

三通換向閥的工作原理是通過電磁閥來控制氣缸內的變化，進而帶動活塞作往復運動，使活塞桿上的兩塊閥板作上下移動，控制出氣口的開啟和關閉。當管道開啟時，電磁閥得電；當電磁閥失電時，出氣管將自動關閉。

三通球閥的工作原理主要是通過 旋轉閥芯來控制閥門的開啟與關閉。其開關操作輕便，體積緊湊，能夠適用于大口徑管道，同時具備可靠的密封性能和簡單的結構特點，使得維護和修理變得容易。由于 密封面與球面常處于閉合狀態，因此不易受到介質沖蝕的影響，確保了其長期使用的穩定性。正因如此，三通球閥在多個行業中得到了廣泛的應用。

在管路系統中，三通球閥主要用于實現介質的切斷、分配以及流動方向的改變。作為一種新興的球閥類別，三通球閥憑借其獨特的結構設計，如無摩擦開關、耐磨密封面以及小啟閉力矩等特點，有效減小了所需執行器的規格。

? 三通球閥的工作原理

三通球閥通過旋轉閥芯來控制閥門的開啟和關閉。 該閥具備簡單的結構和可靠的密封性能，適用于大口徑管道，且不易受介質沖蝕。在初始的關閉狀態下，球體通過閥桿的機械壓力緊密地壓在閥座上。當操作人員逆時針旋轉手輪時，閥桿將朝相反方向移動，其底部的角形平面會推動球體使其與閥座分離。隨著閥桿的持續提升，它與閥桿螺旋槽內的導銷發生相互作用，這導致球體能夠順暢地開始旋轉，且無任何摩擦阻力。當球體旋轉至全開位置時，閥桿也提升到其極限位置，從而完成了開啟過程。

在關閉過程中，操作人員需順時針旋轉手輪，這將導致閥桿逐漸下降，并推動球體離開閥座開始旋轉。隨著手輪的持續旋轉，閥桿受到其上螺旋槽內導銷的影響，使得閥桿與球體能夠同步旋轉90°。當關閉動作接近尾聲時，球體已在無接觸閥座的情況下旋轉了90°。在手輪轉動的最后幾圈，閥桿底部的角形平面會機械地楔向壓縮球體，使其緊密地貼合在閥座上，從而實現的密封效果。

? 三通球閥的類型和功能

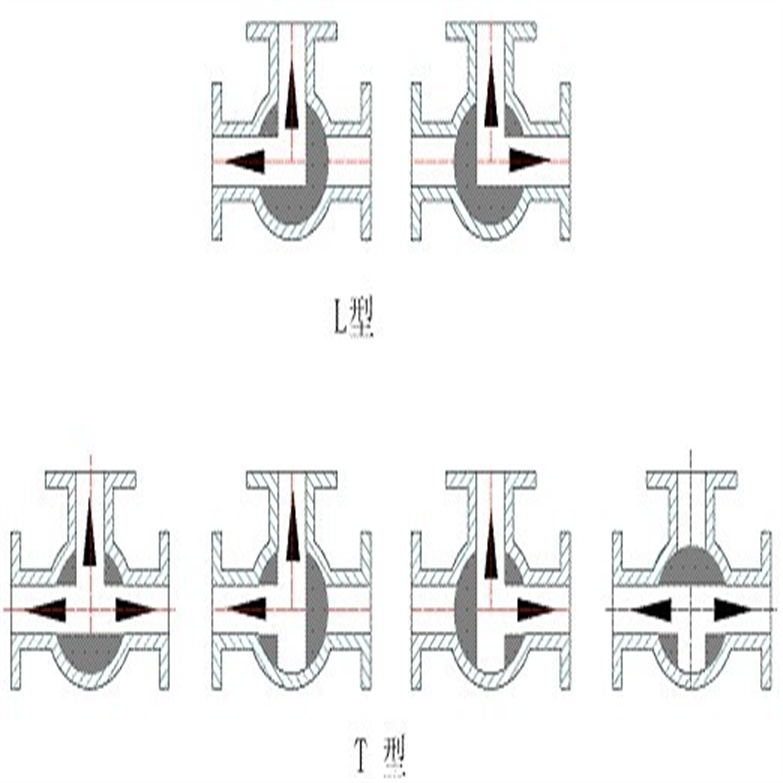

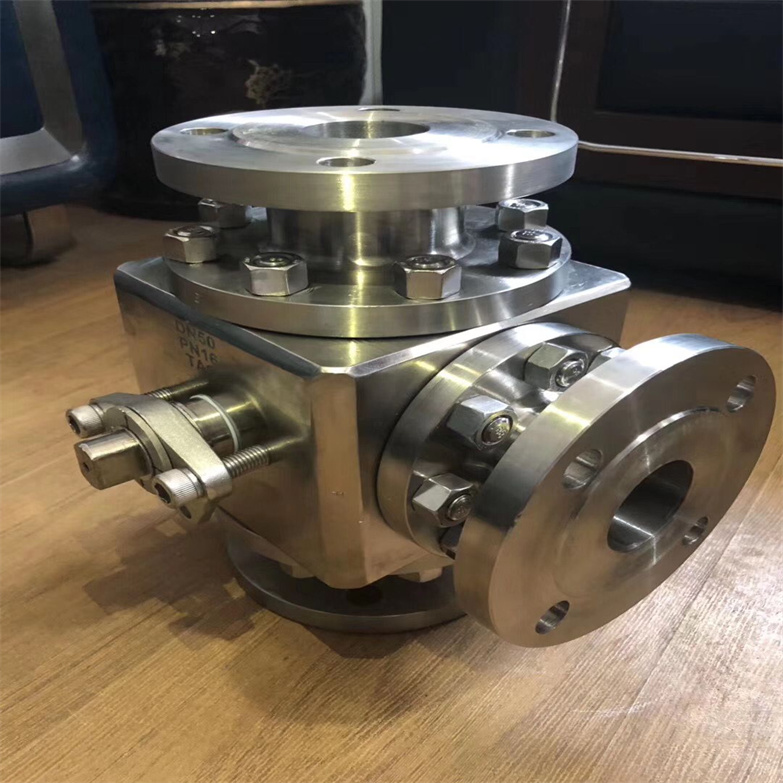

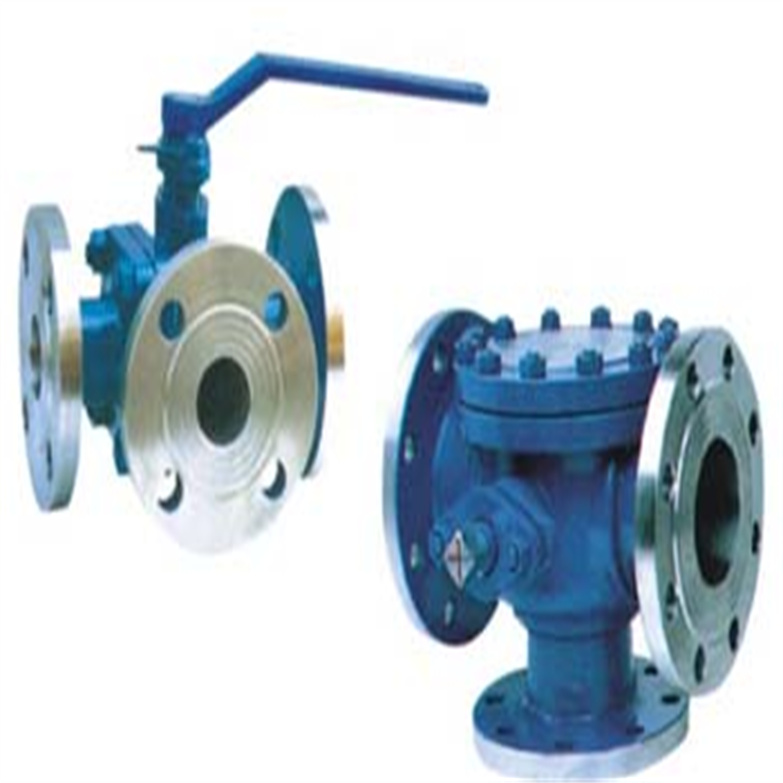

三通球閥分為 T型和L型兩種類型。T型三通球閥能夠使三條正交管道相互聯通或切斷第三條通道，從而實現分流和合流的功能。而L型三通球閥則只能連接相互正交的兩條管道，用于介質的分配，無法同時保持第三條管道的連通性。

02三通換向法蘭式球閥技術詳解三通球閥的特點

? 閥門特點

三通球閥，作為一種獨特的閥門類型，擁有多項顯著特點。其旋轉閥芯設計使得開關操作輕便且體積緊湊，非常適合大口徑管道的應用。 由于密封面與球面常處于閉合狀態，因此不易受到介質沖蝕的影響，確保了長期使用的穩定性。此外，三通球閥具有出色的耐用性，其流通能力強，阻力小，適用于多種應用場景。

? 可靠性設計

1. 三通球閥的結構設計為一整體化結構，采用4面閥座密封方式，減少了法蘭連接，從而提高了可靠性，并實現了輕量化設計。

2. 可以使用高品質的材料制造，確保其在高真空或高壓力環境下都能保持優異的性能。

3. 維護簡單，三通球閥的結構設計使得密封圈的拆卸與更換變得簡單易行，降低了維護成本和難度。

三、三通換向法蘭式球閥技術詳解應用領域

三通換向閥由于其獨特的結構和功能，被廣泛應用于多個領域：

1. 工業領域：化工、石油、制藥、紡織、食品等行業的管道系統中，用于控制介質流量、分配流體、加料等。

2. 建筑領域：建筑暖通系統中的兩種供回水管路的換向和混合，實現供暖。

3. 污水處理領域：污水處理過程中，控制污水流向和控制氣體的進出。

4. 能源行業：管道輸送熱力介質，對于熱交換站的換向以及同一換熱站不同時間段換向操作等都有應用。

總的來說，三通換向閥以其獨特的結構特點、工作原理和廣泛的應用領域，在多個行業中發揮著重要的作用。

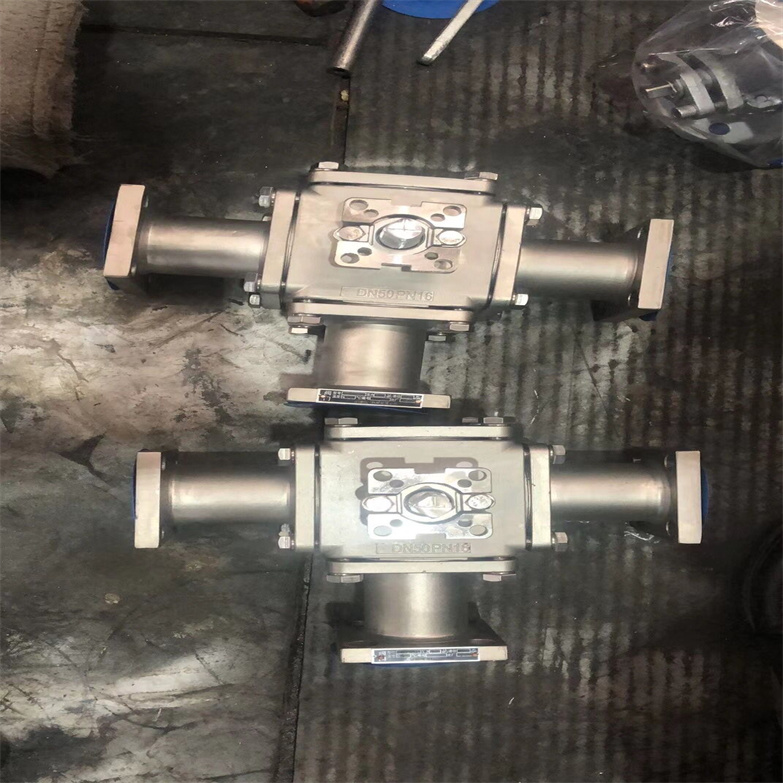

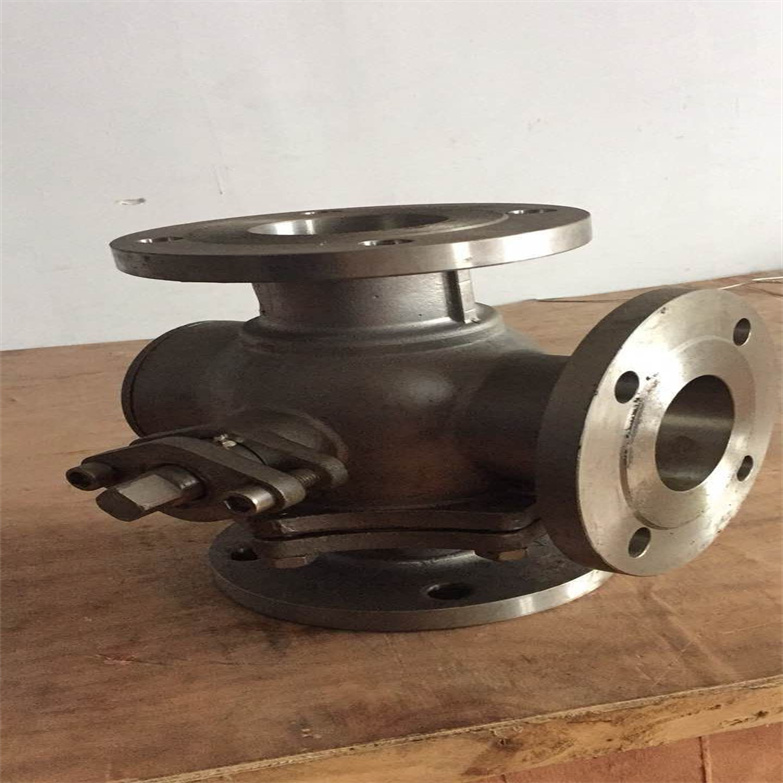

產品特點

1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

主要性能范圍

主要零件材料

外形結構圖選型示意圖

(Q44F三通球閥)L型國標連接尺寸和外形 PN1.6MPa

(Q45F三通球閥)T型國標連接尺寸和外形 PN1.6MPa

三通球閥的安裝是其正常工作和發揮性能的關鍵環節，以下是對安裝階段過程的具體闡述。

一、安裝環境

在進行三通球閥的安裝之前，我們必須首先確認安裝環境是否符合要求。安裝環境應保持干燥、無塵，且無強烈的震動源和腐蝕性介質存在。同時，閥門的安裝位置應當便于操作和維護。

二、 清理管道

在安裝過程中，必須保證閥門入口和出口管道的清潔，防止外來雜質進入閥門的內部，影響其正常工作。

三、正確的連接方式

三通球閥的連接方式主要有法蘭連接、螺紋連接和焊接等，選擇哪種連接方式應根據實際的工作環境來決定，并確保連接牢固可靠。

四、 正確的安裝方向

三通球閥的安裝方向應按照廠家說明書的要求進行。一般來說，閥桿的方向應與管道的方向一致，這樣在操作和維護時可以更加方便。

三通換向法蘭式球閥技術詳解三通球閥的安裝與維護

1. 在安裝時，必須確保閥柄有足夠的旋轉空間，以保障其正常操作。

2. 請勿將三通球閥用作節流裝置，以免影響其正常使用。

3. 帶有傳動機構的球閥應按照直立方式進行安裝，以確保其穩定性和功能性。

? 危險因素與注意事項

在使用三通球閥時需注意其安裝環境和操作方式。任何不當?shù)陌惭b或操作可能導致閥門損壞或泄漏，甚至引發系統故障。因此，建議在安裝和使用前詳細查閱產品說明書并進行必要的培訓。

通過對其工作原理、類型、特點以及安裝注意事項的詳細了解，可以更有效地應用三通球閥來滿足不同的工業用途需求。
