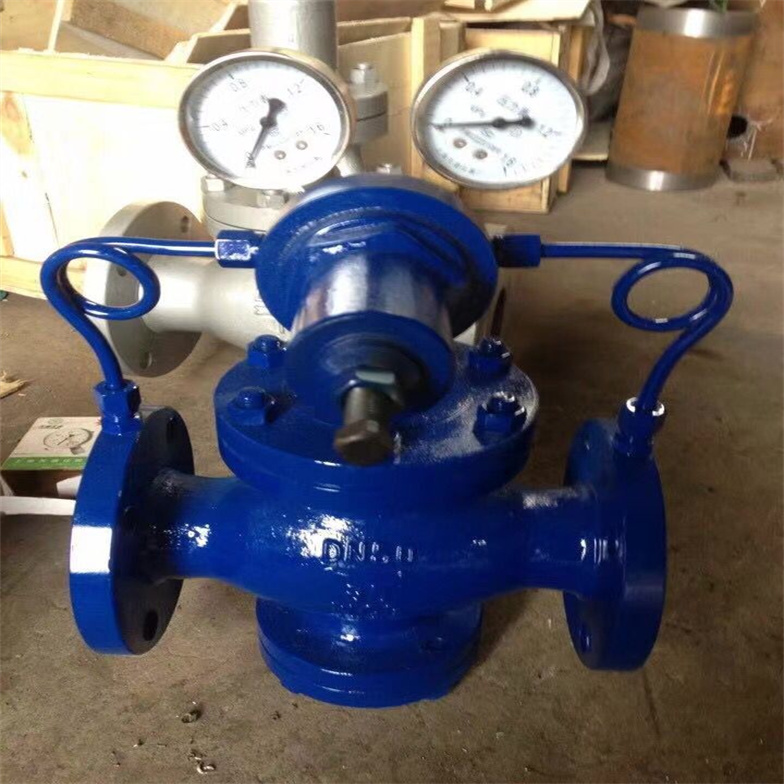

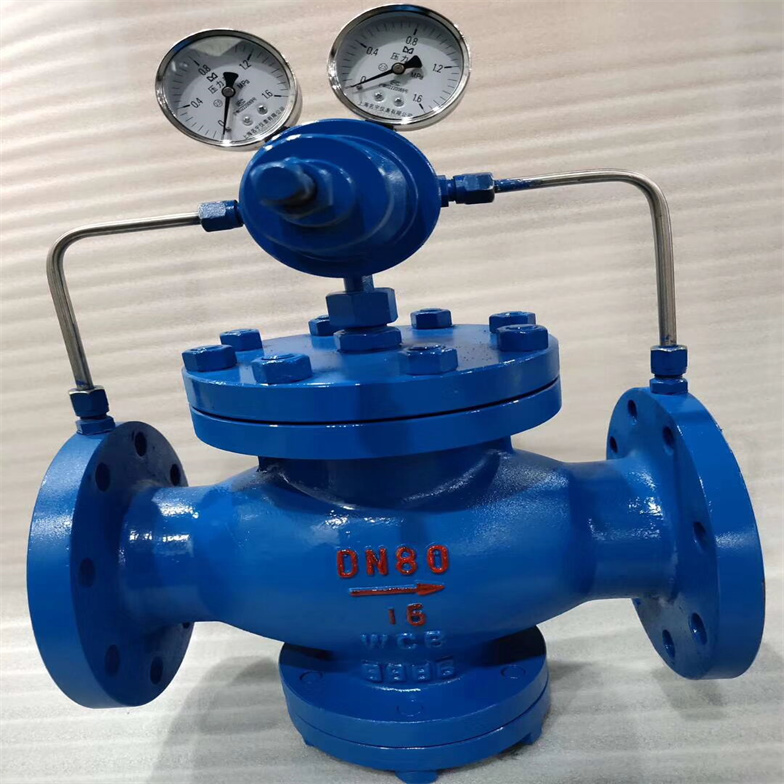

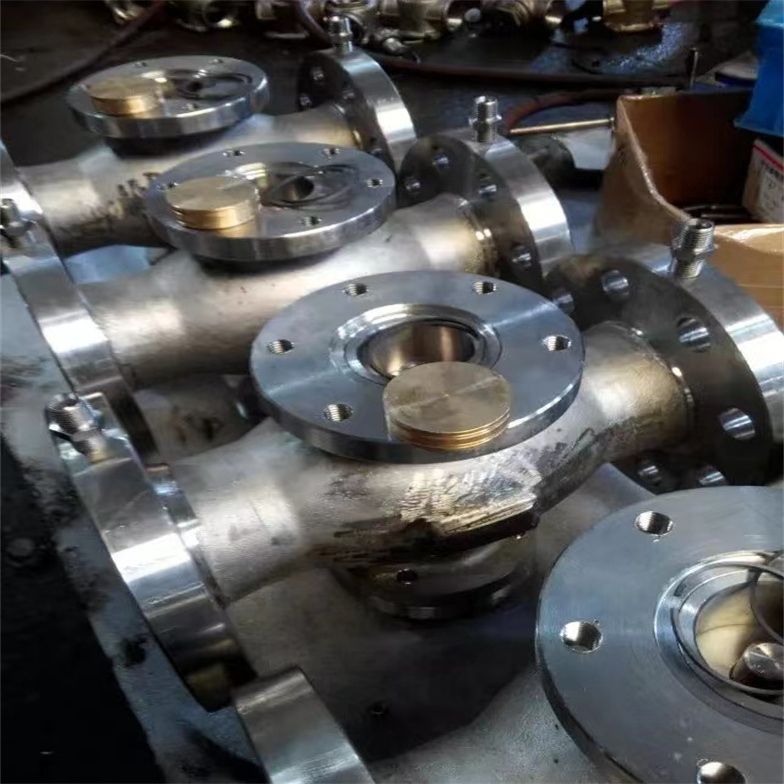

YK43X化工氣體鋼制減壓閥應用案例

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YK43X化工氣體鋼制減壓閥應用案例產品作用

本產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒚簹狻⒁夯瘹狻⑻烊粴獾葰怏w。氣體減壓閥，這一專門設計用于降低管路工作壓力的裝置，發揮著至關重要的作用。它能夠有效地將閥前管路中較高的液體壓力降至閥后管路所需的適宜水平。減壓閥的構造因結構形式而異，常見的有薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式等。此外，根據閥座數目，減壓閥可分為單座式和雙座式；而根據閥瓣的位置，則可分為正作用式和反作用式。針對不同的介質，如氮?dú)狻錃夂脱鯕獾龋泊嬖谙鄳?yīng)的減壓閥類型。其基本工作原理是通過閥內流道對水流的局部阻力來降低水壓，這種水壓降的范圍則由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動進行調節。

▲氣體減壓閥的安裝示意圖（2）
在安裝氣體減壓閥時，需要確保其正確連接至管路系統，并遵循一定的安裝順序和規范。此外，減壓閥的安裝位置也是非常重要的，它應設置在靠近使用點或設備的地方，以便于調節和控制壓力。同時，為了確保減壓閥的穩定性和耐久性，還需注意其周圍的環境條件，如溫度、濕度和腐蝕性等。正確的安裝和設置，將有助于氣體減壓閥發揮其最佳的性能，確保管路系統的安全穩定運行。

YK43X化工氣體鋼制減壓閥應用案例工作原理

當減壓閥的輸出壓力過高或通徑過大時，若直接使用調壓彈簧進行調壓，彈簧的剛度會顯得過大，導致流量變化時輸出壓力波動顯著，同時還會增加閥的結構尺寸。為了改善這些問題，我們可以采用先導式減壓閥。這種減壓閥的工作原理與直動式減壓閥相似，但其調壓氣體是由小型直動式減壓閥提供的。根據小型直動式減壓閥的位置，先導式減壓閥可分為內部先導式和外部先導式。內部先導式減壓閥在直動式的基礎上增加了一個由噴嘴、擋板、固定節流孔和氣室組成的放大環節。這個環節的設計使得噴嘴與擋板之間的微小距離變化能夠引起氣室中壓力的顯著變化，進而導致膜片產生較大的位移，從而精確控制閥芯的上下移動，實現對進氣閥口開度的有效調節。這樣不僅提高了對閥芯控制的靈敏度，也顯著提升了穩壓精度。

1. 公稱壓力范圍：1.0MPa、1.6MPa、2.5MPa

2. 對于PN1.6MPa的調節閥，其可調節范圍為0.10~1.2MPa。

3. 密封試驗壓力按照1.1倍的公稱壓力進行設定。

4. 當使用PN1.0MPa的調節閥時，其出口壓力范圍為0.09~0.8MPa。

5. 該減壓閥適用于0℃至80℃的溫度范圍。

6. 對于PN2.5MPa的調節閥，其可調壓范圍為0.15~1.6MPa。

基本工作原理：
當減壓閥的輸出壓力超出設定范圍或通徑過大時，通過采用先導式減壓閥的設計，可以有效地改善直接使用調壓彈簧所帶來的問題。這種減壓閥利用小型直動式減壓閥提供的調壓氣體，結合噴嘴、擋板、固定節流孔和氣室組成的放大環節，實現對進氣閥口開度的精確控制。這種設計不僅提高了閥芯控制的靈敏度，也顯著提升了穩壓精度。

YK43X化工氣體鋼制減壓閥應用案例性能范圍

減壓閥流量系數(Cv)

YK43X化工氣體鋼制減壓閥應用案例主要零件材料

YK43X化工氣體鋼制減壓閥應用案例外形結構圖

YK43X化工氣體鋼制減壓閥應用案例外形尺寸(PN1.6-4.0)單位：mm

外形尺寸(PN6.4-16.0) 單位：mm

YK43X化工氣體鋼制減壓閥應用案例安裝說明

①為了操作和維護方便，該氣體減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氣體減壓閥休上所示箭頭的方向一致。
③為了防止氣體減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

四、YK43X化工氣體鋼制減壓閥應用案例基本性能

（1）調壓范圍：

調壓范圍是指減壓閥輸出壓力P2的可以調整控制的范圍，在這個可調范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

（2）壓力特性：

壓力特性是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

（3）流量特性：

流量特性是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

（1）關閉減壓閥前后截?cái)嚅y，在保證**閥不起跳的情況下，開啟旁路管線截?cái)嚅y并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截?cái)嚅y。

（2）緩慢打開安裝在減壓閥前的截?cái)嚅y，并調整減壓閥后截?cái)嚅y的開啟度，保持管道有小流量通過。

（3）松鎖緊螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自鎖位置，因此調整壓力時，應首先按下手柄，松開自鎖，再緩慢轉動調整螺絲，并觀察閥后*近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。

（4）緩慢打開減壓閥后截?cái)嚅y，并按照步驟（3）進一步調整閥后壓力，直到要求的設定植為止。

（5）完成調整后，擰緊鎖緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有鎖緊，左右轉動手柄，即可完成自鎖動作。

一、YK43X化工氣體鋼制減壓閥應用案例安裝方法

1.確定減壓閥安裝位置：一般應在設備或管道的上游，且垂直安裝。

2.管道連接：安裝空氣減壓閥前，先將管道內空氣排干凈，然后將減壓閥與管道連接，注意管道連接要緊固牢固，避免泄漏。

3.焊接：焊接時要根據實際安裝情況選擇合適的焊接方式，確保焊接牢固可靠。

4.安裝接頭：根據管道的要求，安裝合適的接頭，連接到減壓閥上。

5.安裝附件：根據實際需要，安裝附件，如壓力表、溫度計等。

二、YK43X化工氣體鋼制減壓閥應用案例注意事項

1.管道垂直安裝：減壓閥應垂直安裝，避免對壓力表讀數產生影響。

2.保持清潔：管道內應保持清潔，以免影響減壓閥的使用壽命。

3.注意排污：減壓閥排放口應設置在合適位置，便于排出污水和雜質。

4.注意保護：減壓閥工作時，應避免外力的撞擊和損壞。

5.檢查定期維護：定期檢查減壓閥運行情況，發現問題及時維修。

三、YK43X化工氣體鋼制減壓閥應用案例調試步驟

1.打開系統：打開系統后，將減壓閥進口壓力調至設定的壓力。

2.調整減壓閥壓力：將減壓閥出口壓力調至所要求的壓力。

3.檢查壓力表：用壓力表檢查進口、出口壓力是否滿足要求。

4.測試穩定性：測量穩定時間，確保減壓閥的穩定性。

總之，安裝空氣減壓閥需要注意管道垂直安裝、保持清潔、注意排污、注意保護以及定期維護，并進行適當?shù)恼{(diào)試和測試，才能保證減壓閥的正常運行。
